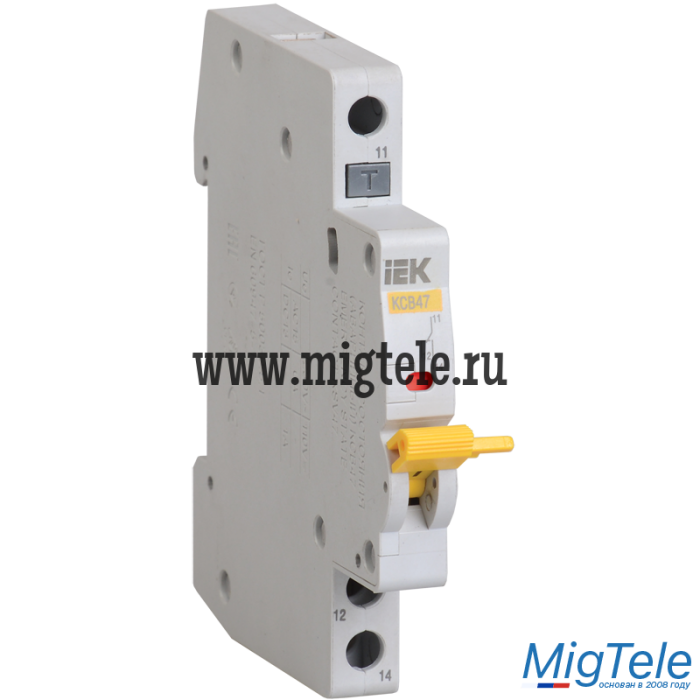

IEK MVA01D-AK-1 Контакт состояния КСВ47

Контакт состояния КС47 и контакт состояния (аварийный) КСВ47 служат для получения информации о состоянии автоматических выключателей ВА47-29 и ВА47-100 в системах автоматизации технологических процессов или защиты конкретных объектов.

КС47 выполняет функцию контакта состояния автоматического выключателя: включен – выключен. Переключение контактов КС47 происходит, даже если рукоятка управления выключателя удерживается во взведенном положении.

КСВ47 выполняет функцию сигнализации положения механизма взвода ВА47.
После установки модуля в зацепление с механизмом ВА47 при первом взведении рукоятки управления происходит переключение контактов, остающихся в таком положении и при ручном отключении ВА47. Переключение контактов произойдет только при срабатывании выключателя от сверхтоков (перегрузки или короткого замыкания).
В верхней части модуля предусмотрена площадка, при нажатии на которую происходит принудительный сброс механизма и переключение контактов.
Безвинтовое крепление к автоматическим выключателям ВА47-29 и ВА47-100.

Основные характеристики

Тип товара

Индикатор срабатывания IEK

Тип подключения

Винтовое соединение

Функционал. назначение/применение

Контакт состояния

Серия производителя

ВА47-29_100

Сведения РАЭК

Дополнительные характеристики

Количество нормально замкнутых (НЗ) контактов

1

Количество нормально разомкнутых (НО) контактов

1

Количество переключающих контактов

1

Тип позиции

Заказной ассортимент IEK

Кол-во в транспортной упаковке

1

Информация об упаковке

• Единица товара: шт
• Вес, кг: 0.07
• Длина, мм: 80
• Ширина, мм: 70
• Высота, мм: 10
• Кол-во в упак.: 1
