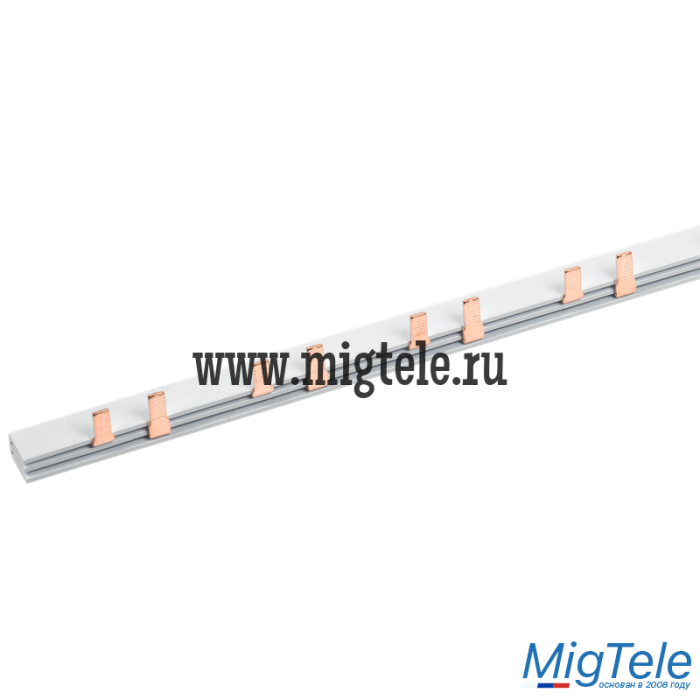

IEK YNS21-2-063-036 Шина соединительная PIN 63A

Обеспечивают удобное и быстрое соединение групп дифференциальных автоматических выключателей серии АД12. Шины, рассчитанные на номинальный ток 63 А, могут быть использованы с номинальным током 100 А, если вводной автомат подключать по центру.
Шина для АД12 на 36 модулей имеет по 2 вывода PIN расположенные через 18мм, повторяющиеся через каждый третий модуль (схема расположения модулей 1+1+0).
Выполнены из медных пластин и помещены в пластиковый изолирующий корпус не поддерживающий горение.
Материал шины - медь электротехническая марки М1 (Cu 99,9%).

Основные характеристики

Тип товара

Шина фазовая (шинная разводка) IEK

Количество фаз

2

Размер шага, мм

18 мм

Длина

1 000 мм

Номин. продолжительный ток Iu, А

63 А

Тип подключения

Штырь (Pin)

Серия производителя

PIN

Сведения РАЭК

Дополнительные характеристики

Серия внутренняя

АД12

Поперечное сечение

182 мм2

Изолированн.

Да

Подходит для устройств с N-шиной

Нет

Номин. импульсное напряжение, кВ

4 кВ

Ширина устройства

13,50 мм

Высота

20,70 мм

Количество модулей (модульная ширина)

36

Подходит для устройств с вспомогат. переключателем

Нет

Единица измерения

шт

Тип позиции

Заказной ассортимент IEK

Кол-во в транспортной упаковке

10

Информация об упаковке

• Единица товара: шт
• Вес, кг: 0.8
• Длина, мм: 1000
• Ширина, мм: 17
• Высота, мм: 10
• Кол-во в упак.: 1
