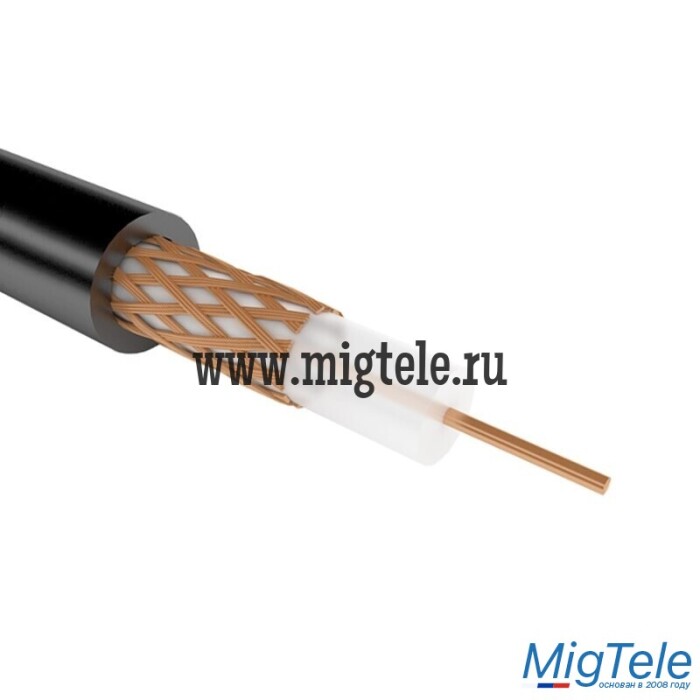

Rexant 01-2697 Кабель коаксиальный РК 75-4-11

Описание

Техническое описание кабеля РК 75-4-11.
Кабель коаксиальный радиочастотный со сплошной полиэтиленовой изоляцией и в полиэтиленовой оболочке.
Кабель предназначен для внутренних и межблочных соединений общепромышленных и бытовых радиотехнических устройств, для подключения систем телевидения, а также для подключения видеокамер наружного и внутреннего наблюдения удаленных на большое расстояние (до 600 м без усилителя).

Расшифровка кабеля РК 75-2-11:
Р - Радиочастотный
К - Кабель
75 - Волновое сопротивление, Ом
4 - диаметр по изоляции
1 - кабель обычной теплостойкости со сплошной изоляцией
1 - номер разработки

Конструкция:
Внутренний проводник: медная жила
Диаметр внутреннего проводника: 0,71 ± 0,01 мм
Диаметр по внутреннему диэлектрику: 4,20 ± 0,12 мм
Диэлектрик: полиэтилен низкой плотности
Внешний проводник: медная проволока
Диаметр проволоки экрана: 0,12-0,15 мм
Плотность оплетки: 75 %
Наружный диаметр: 6,34 ± 0,40 мм
Материал оболочки: полиэтилен низкой плотности

Технические характеристики:
Волновое сопротивление: 75+/-3,0 Ом
Сопротивление связи: 200 мОм/м
Рабочая температура: –50...+60 °С
Минимальная температура монтажа: –15 °С
Вес: 63 кг/км
Минимальный срок службы: 12 лет

Использовать F-разъем арт.05-4003/05-4003-4

Технические характеристики

Серия

РК 75-2-11

Применение

Внутренние и межблочные соединения устройств

Цвет внешн. оболочки

Черный

Материал внешн. оболочки

Полиэтилен (PE)

Температура эксплуатации

-50,0000...60,0000

Наруж. диаметр (прибл.)

6.34

Марка кабеля/провода

РК-75

Диэлектрик

Полиэтилен низкой плотности (высокого давления) ПЭНП, ПЭВД, ПВД, LDPE

Бронированный

Нет

Тип внешн. проводника

Оплетка

Материал внутр. проводника

Медь

Волновое сопротивление

75

Диаметр внутр. проводника

0.71

Диаметр внешн. проводника

4.2

Материал внешн. проводника

Медь

Прокладка в земле

Нет

Плотность оплетки

75
