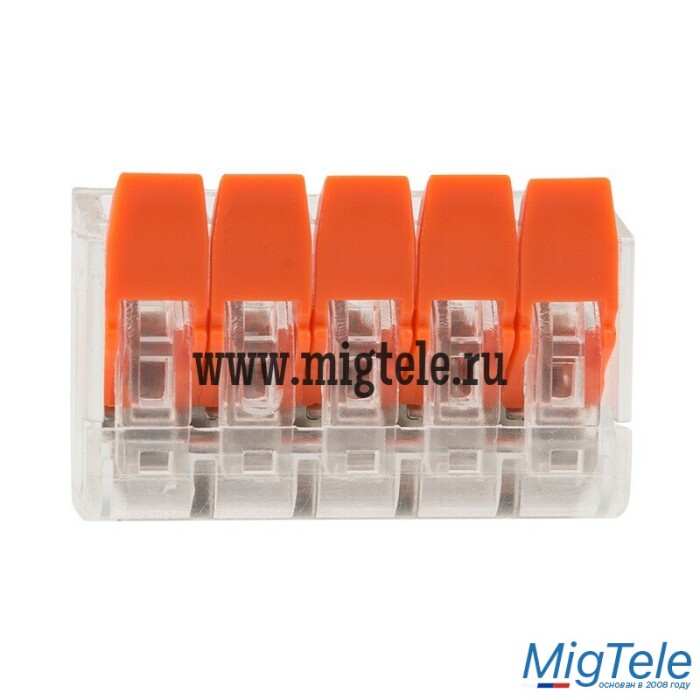

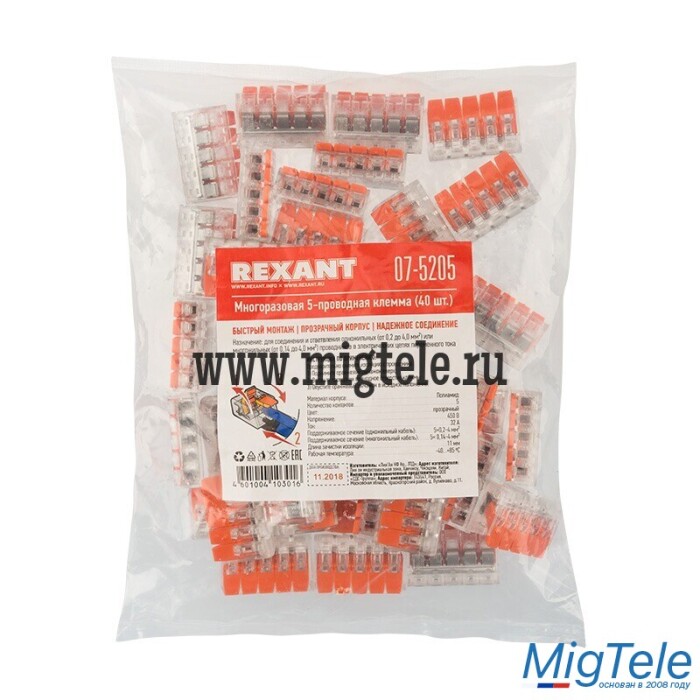

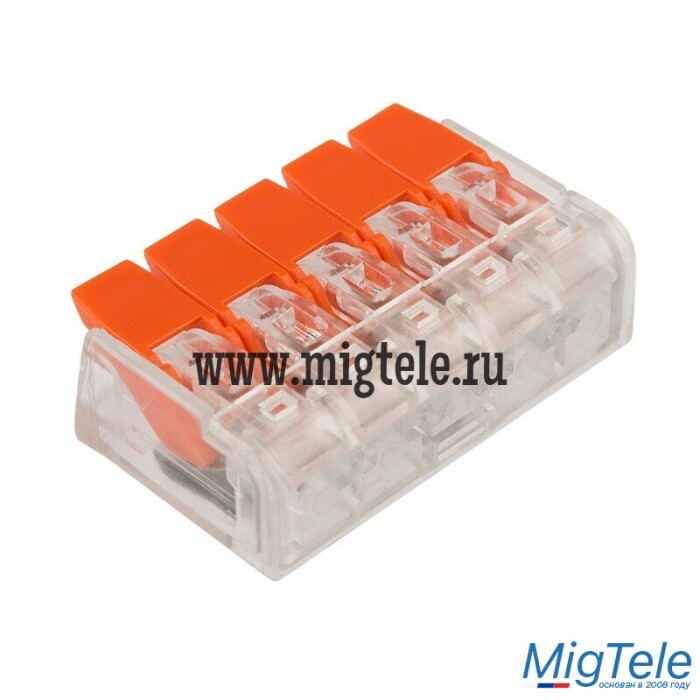

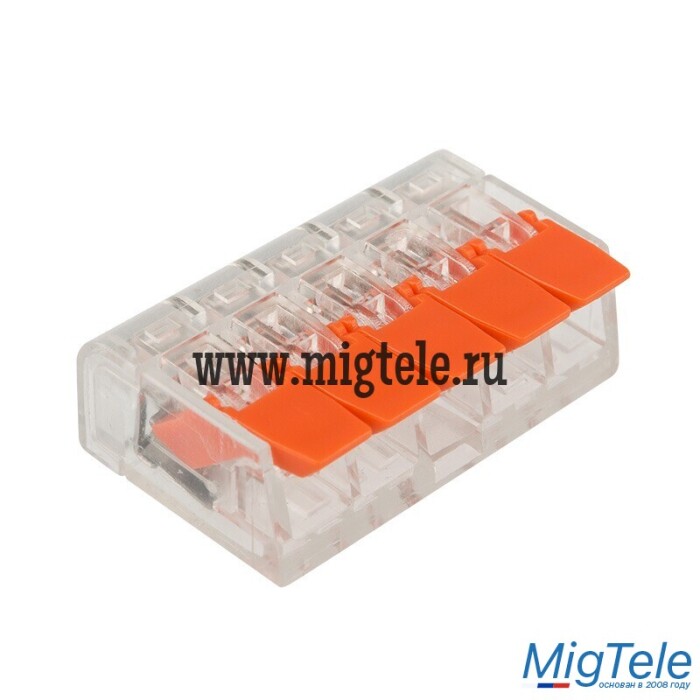

Rexant 07-5205 Универсальная компактная клемма СМК 221-415

Описание

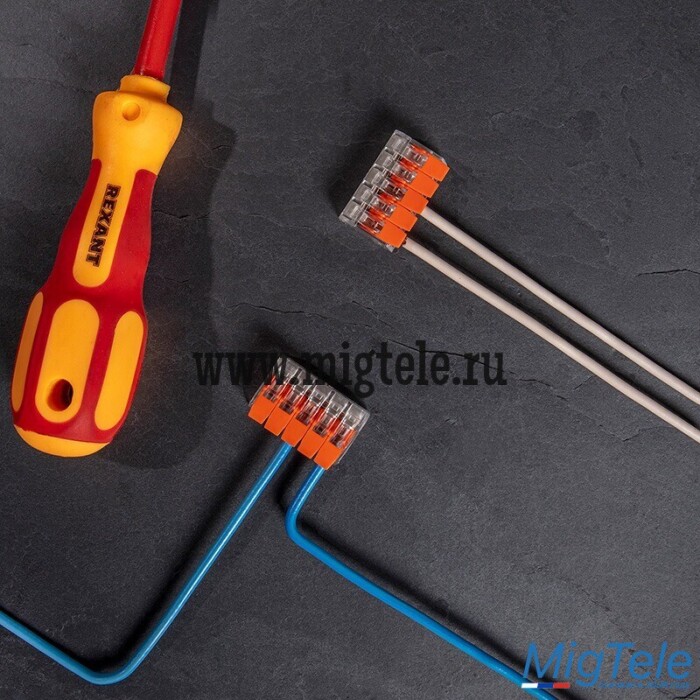

Многоразовая 5-проводная клемма REXANT — это один из самых быстрых, надежных и удобных способов монтажа проводников при небольшой потребности в пространстве в точке коммутации, в условиях нехватки и ограничения пространства. Конструкция на 30 % компактнее привычных рычажковых клемм, прозрачный корпус позволяет контролировать контакт проводников с контактными пластинами, правильность зачистки проводников. Широкие плоские рычаги с меньшим прижимным усилием более удобны и надежны в работе, наличие двух гнезд для тестовых щупов с обеих сторон клеммы облегчает доступ и контроль соединения и питания.
Такие клеммы используются для соединения проводников сечением 0,14-4 мм², а также одножильных и тонкожильных проводников сечением 0,2-4 мм² (24–12 AWG), они могут передавать ток до 32 А/450 В при максимальной температуре до 85 °C.

Характеристики:
Размер: 13x9,5x19 мм
Материал: Полиамид 66
Количество контактов: 5
Материал контактов: луженая медь
Зажим: сталь
Цвет: прозрачный
Напряжение: 450 В
Ток: 32 А
Поддерживаемое сечение: 5x0,2-4 мм² (одножильный провод), 5x 0,14-4 мм² (многожильный провод)
Длина зачистки изоляции: 11 мм
Рабочая температура: –40...+85ºC

Технические характеристики ETIM

Номин. напряжение

450...450

Цвет

Прозрачный (светопрониц.)

Номин. ток

32

Количество зажимов (подключаемых проводников)

5

Подходит для одножильного провода

Да

Попереч. сечение гибкого проводника (многопроволочного) с кабельным наконечником

0,14...4

Номин. поперечное сечение (диапазон)

0,14...4

Подходит для многожильного провода

Да

Подходит для гибкого провода

Да

С рычажком (-ами)

Да

Классификация по AWG (Американская классификация проводов)

24-12...0

Поперечн. сечение жесткого проводника (одно-/многопроволочного)

0,2…4...0

С контактной пастой

Нет
