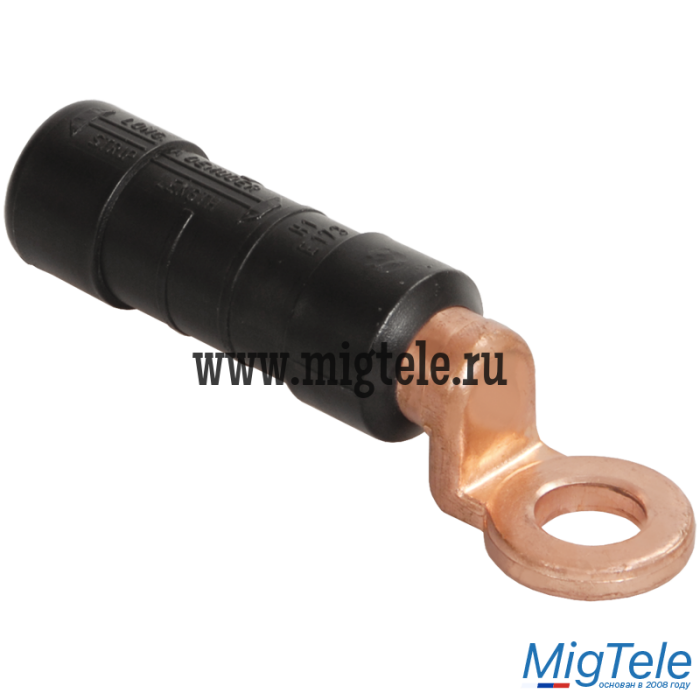

IEK UZA-25-D70 Наконечники герметичные изолированные НИМ 70
Код товара: UZA-25-D70
Наконечники герметичные изолированные НИМ 70 (CPTAU 70) IEK
Наличие:
Москва
Срок поставки:
1-3 рабочих дня
-
- 0 отзывов
- Цена диллер:
- По запросу
- Способы доставки:
- Доставка РФ, Самовывоз
- Способы оплаты:
- Любой вид платежа
- Гарантия:
- 12 месяцев
Описание IEK UZA-25-D70 Наконечники герметичные изолированные НИМ 70
Предназначены для герметичного оконцевания многожильных проводов опрессовкой. Изоляционным материалом является полимер, устойчивый к ультрафиолетовому излучению и погодно-климатическим условиям.
Конструкция изделия позволяет обеспечить герметичность 6 кВ частотой 50 Гц в течение 1 минуты на глубине 1 метр. Для достижения данных параметров необходимо снять соответствующий слой изоляции с провода. Длина снятия изоляции указана на наконечнике. Граница зачистки должна быть ровной, толщина изоляции провода должна сохраняться на одном уровне вплоть до границы зачистки. Провод необходимо вставить в изделие до самого упора. Обжим необходимо проводить от центра к краю, соблюдая границу обжима и количество обжатий, которые указаны на изделии.
Для несущих проводов допустимые механические нагрузки на опрессованное соединение составляют:
- 1200 Н для сечений 16 мм2 и 25 мм2.
- 2500 Н для сечений 35 мм2, 50 мм2, 54 мм2, 70 мм2, 95 мм2,120 мм2, 150 мм2.
Наконечники НИМ применимы для алюминиевых и медных многопроволочных проводов.
Каждому сечению соответствует определенный цвет герметизирующего кольца.
Внутренняя полость алюминиевой части заполнена контактной смазкой, предохраняющей поверхность металла от окисления, снижающей контактное сопротивление, что приводит к значительному снижению потерь электроэнергии, а также обеспечивающей надежный электрический контакт в системе медь-алюминий и защищающей место соединения от контактной электрохимической коррозии.
Основные характеристики
Тип товара
Наконечник обжимной кабельный для алюминиевых проводников IEK
Материал
Алюминий/медь
Номин. поперечное сечение (алюминий), мм2
70 мм2
Форма поперечного сечения
Многопроволочная круглая/секторная жила
Серия производителя
НИМ
Сведения РАЭК
Код |
479540 |
Класс |
EC001053 |
Наименование |
Наконечники герметичные изолированные НИМ 70 (CPTAU 70) IEK |
Дополнительные характеристики
Подходит для кабелей с алюминиевой/стальной жилой
Нет
Стандартное номин. поперечное сечение, мм2
70 мм2
Продольная герметизация
Да
В соотв. с DIN
Нет
Единица измерения
шт
Тип позиции
Заказной ассортимент IEK
Кол-во в транспортной упаковке
10
Штрих-код EAN |
4606056157444 |
Информация об упаковке
- Единица товара: шт
- Вес, кг: 0.1
- Длина, мм: 110
- Ширина, мм: 24
- Высота, мм: 24
- Кол-во в упак.: 1
