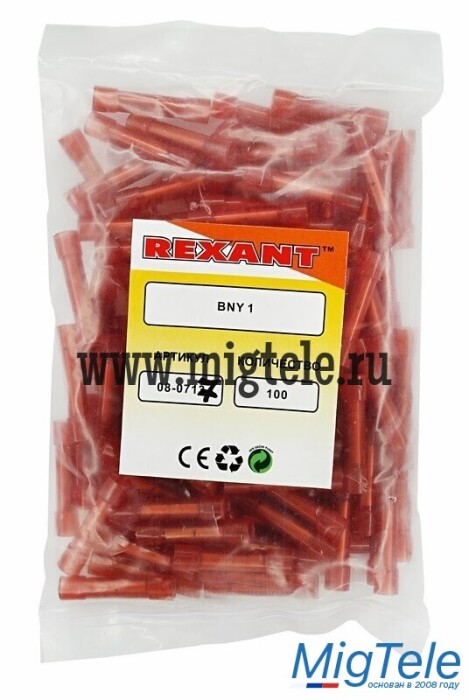

Rexant 08-0717 Соединительная гильза изолированная L-27.3 мм

Описание

Соединительная гильза изолированная (ГСИ L-27.3 мм) нейлон, 0.5-1.5 мм², красная REXANT предназначена для качественного и быстрого соединения проводов между собой, а также изоляции места их соединения. Такая гильза используется для соединения многожильных медных проводов соответствующего диаметра при монтаже мобильных электрических контактных соединений на подвижном составе (автомобиле-, вагоно-, самолето- и судостроении) или в других местах, где важна надежность соединения (к примеру, радио- или климатическое оборудование).
Изолированный соединитель REXANT состоит из двух компонентов: металлической бесшовной трубки и защитного изолятора, закрывающего коннектор полностью. Цельнотянутая металлическая трубка (контактная часть) изготовлена из латуни, с поверхностным электролитическим лужением, имеет посередине ограничительную высечку, для равномерного заведения проводов с обеих сторон. Изолятор гильзы изготовлен из нейлона, надежно защищающий контактную часть от внешних воздействий, а человека от поражения электрическим током. Полупрозрачный корпус позволяет контролировать заход жил. Обжатие производится путем механической деформации специальными пресс-клещами (ht-301 H, ht-301 N, ht-301 W) поверх защитного изолятора. Цвет изолятора красный.

Технические характеристики:
Температурный диапазон: -40...+105 ℃
Сечение применяемых проводов в диапазоне: 0.5-1.5 мм²
Длина соединителя: L = 27.3 мм
Длина гильзы: l = 15 мм
Максимально допустимая величина пропускаемого тока: 19 А

Применение изолированных гильз дает возможность существенно ускорять электромонтажные работы, при этом контакт является электробезопасным.

Технические характеристики ETIM

Модель/исполнение

Стандартное исполнение

Материал

Медь

Номин. ток

19

Номин. поперечное сечение (диапазон)

0,5...1,5

Защитное покрытие поверхности

Лужёный (-ая)

Цвет изоляции

Красный

Подходит для тонкожильных (многопроволочных) проводников

Нет

Подходит для сплошных (однопроволочных) жил

Да

Подходит для многожильных (многопроволочных) проводников

Нет

Маслостойкая уплотняющая/центрующая полоса

Нет

Для полностью защищенных соединений

Нет

Подходит для плоских проводников

Да

Подходит для высокотемпературного кабеля (до 650)

Нет

Подходит для лаковой изоляции

Нет

Подходит для круглых проводников

Да

Тип соединения

Стыковый соединитель

Изоляция

Нейлон

Уровень напряжения

До 600 В

Форма гильзы/муфты

Длинная
