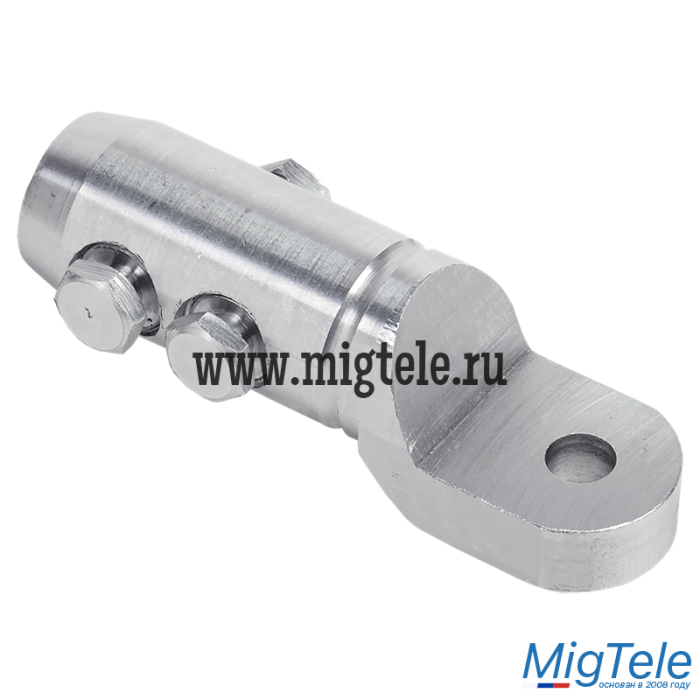

IEK UNS-300-35KV-S Наконечник болтовой НС-300 35 кВ

Наконечники болтовые НС предназначены для оконцевания алюминиевых и (или) медных жил любых типов, в том числе одно- и многожильных, секторных и круглых силовых кабелей сечением до 800 мм2 напряжением 10-35 кВ. Наконечники изготавливаются из дюралюминиевых сплавов марки В95 и Д16Т1.
Крепление соединителей и наконечников на жиле осуществляется методом завинчивания болтов с шестигранной головкой, которая срывается при достижении заданного усилия, обеспечивая надежное соединение и установленный согласно ГОСТ 17441-84 уровень токопроводности. Конструкция болтов такова, что срыв головки проходит на заданном уровне немного ниже уровня наконечника или вровень с ним.
У наконечников НС срывные болты расположены в разных плоскостях под углом 180° друг к другу. В сравнении с расположением болтов с одной стороны, прижим кабельной жилы с разных сторон обеспечивает более надежную фиксацию проводника и увеличивает пятно электрического контакта. В зависимости от сечения жилы количество болтов варьируется от 5 до 10.
На всех болтовых наконечниках и соединителях есть маркировка, указывающая допустимое сечение кабелей и код производителя.

Основные характеристики

Тип товара

Наконечник винтовой/болтовой кабельный IEK

Количество винтов/болтов

3

Номин. поперечное сечение (диапазон), мм2

300...300 мм2

Серия производителя

НС

Сведения РАЭК

Дополнительные характеристики

Метрический размер болта (М..)

201,50

Защитное покрытие поверхности

Без покрытия (голый)

Изоляция

Нет

Форма поперечного сечения

Многопроволочная круглая/секторная жила

Единица измерения

шт

Тип позиции

Заказной ассортимент IEK

Кол-во в транспортной упаковке

3

Информация об упаковке

• Единица товара: шт
• Вес, кг: 0.278
• Длина, мм: 0
• Ширина, мм: 0
• Высота, мм: 0
• Кол-во в упак.: 1
